Расходомер-счетчик безнапорных потоков "СТРИМ"

Расходомер «Стрим» включен в Государственный реестр средств измерений Российской Федерации под № 27874-09 и предназначен для автоматического процесса измерения уровня и средней скорости движения жидкости, а также определения расхода и объема потоков жидкостей как в открытых, так и в закрытых каналах.

Расходомер-счетчик безнапорных потоков

Конструктивно в состав счетчика СТРИМ входят:

  • преобразователь скорости потока ПСП;
  • преобразователь уровня жидкости ПУП;
  • блок индикации БИТТ-01;
  • блок соединений и защиты БСЗ;
  • блок питания БПСТТ-1;
  • необходимое программное обеспечение.

Дополнительно в качестве опций в состав расходомера СТРИМ может входить блок обработки БОТТ-01, внешнее устройство для переноса полученной информации, а также блок удаленного управления БУТТ.

В настоящее время производителем выпускается три модификации расходомера-счетчика СТРИМ: СТРИМ-1, СТРИМ-2, СТРИМ-3

Счетчик СТРИМ-1 представляет собой стандартный прибор, который имеет максимально возможный набор функций. Так, он может:

  • вести журнал по каждому из контролируемых каналов;
  • отображать всю получаемую информацию на мониторе удаленного персонального компьютера;
  • отображать получаемую информацию на специальном табло, входящем в состав блока индикации;
  • формировать при необходимости сигналы «перелив», «обратный поток»;
  • формировать различные команды управления по определенному пользователем алгоритму.

Расходомер-счетчик СТРИМ-2 и СТРИМ-3 имеют ограниченный набор функций. Так, в отличие от СТРИМ-1, СТРИМ-2 не может формировать различные команды управления, а счетчик СТРИМ-3 и вовсе только отображает результаты измерений на табло, что позволяет предложить минимальную стоимость на данный расходомер.

Отметим, что в каждом из трех исполнений расходомера возможно создание информационных каналов связи с удаленным компьютером с помощью проводной линии или внешнего устройства для переноса получаемой информации. Кроме этого, возможна дополнительная опция – токовый выход 4-20 миллиампер, который будет пропорционален текущему расходу жидкости.

Основные технические характеристики счетчика СТРИМ:

  • ширина диапазона измерения уровня – 0,03-4 метра;
  • ширина диапазона измерения скорости потока жидкости: 0,01-3 м/с;
  • число контролируемых каналов – не более 5;
  • глубина памяти журнала – 2 месяца при совершении почасовых записей;
  • максимальная длина линии связи от блока индикации до блока соединений и защиты – 1000 метров;
  • максимальная длина линии связи от блока соединений и защиты до преобразователей – 100 метров;
  • ориентировочный срок службы счетчика – более 10 лет.

Виды выходных сигналов ультразвукового счетчика:

  • токовый 4-20 миллиампер, пропорциональный текущему значению расхода жидкости по одному из каналов;
  • интерфейс RS-485 (БИТТ-01).

Максимальные уровни погрешности измерений счетчика СТРИМ:

  • относительная погрешность вычисления объема и расхода жидкости: не более 2 процентов;
  • относительная погрешность измерения скорости потока: не более 1.5 процента;
  • относительная погрешность измерения уровня жидкости: не более 0.3 процента.

Электропитание счетчика происходит от сети с напряжением 220 вольт и частотой 50 герц, блок индикации, блок соединений и защиты, блок GPRS – 12 вольт, преобразователь скорости потока и уровня – 5 вольт. Потребляемая мощность счетчика не более 35 ватт.

Характеристики среды, в которой может работать счетчик-расходомер СТРИМ:

  • температуры измеряемой жидкости: от температуры замерзания до +60 градусов;
  • температура окружающей среды: от -40 до +60 градусов.

Степень защиты счетчика от условий окружающей среды:

  • преобразователи — IP-68;
  • блоки БЗС, БОТТ-01, БУТТ IP-55;
  • блоки БИТТ-01, БПСТТ-1 и внешнее устройство переноса информации IP-20.

Основной сферой применения счетчика-расходомера является жилищно-коммунальное хозяйство, промышленность и сельское хозяйство.

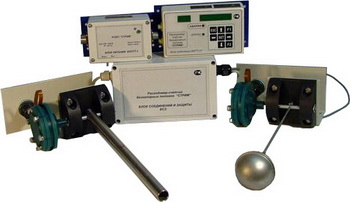

Расходомер-счетчик безнапорных потоков

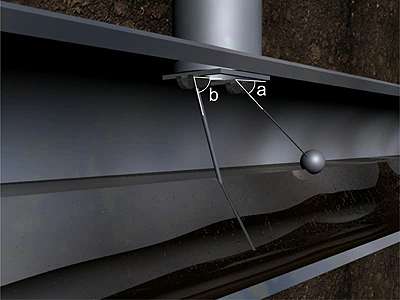

Измерение уровня и скорости потока выполняется с помощью датчиков угла.

Через значение угла (a) определяется уровень жидкости в потоке, а через значение угла (b) – скорость потока.



.
