Горелки газовые

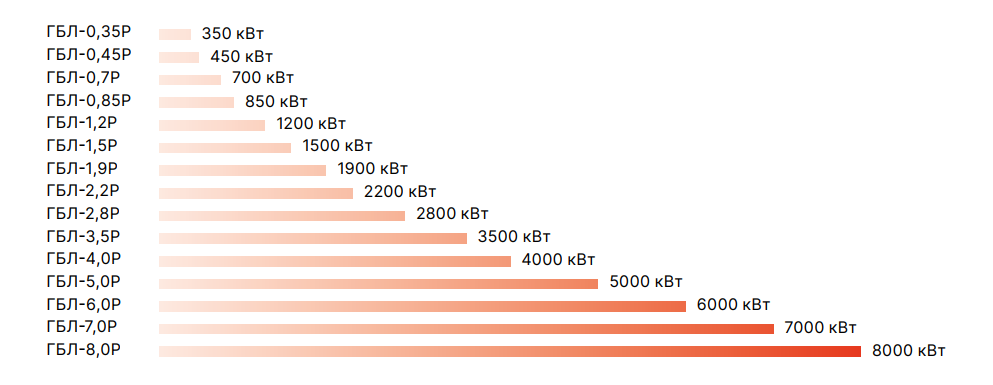

Газовые горелки ГБЛ мощностью от 0,45 до 5,0 МВт имеют блочную конструкцию, являются полностью автоматизированными и предназначены для сжигания природного или попутного нефтяного газа.

Горелки отличаются долговечностью в работе, надежностью в эксплуатации и простотой монтажа, пуско-наладки и обслуживания.

Газовые горелки ГБЛ – это:
  • полностью автоматизированные газовые горелки;
  • диапазон мощности: 0,45 - 5,0 МВт;
  • топливо: природный газ, попутный нефтяной газ (по согласованию);
  • присоединительное давление газа:
    • низкое (до 5 кПа);
    • среднее (от 5 до 45 кПа);
  • диаметр газовой арматуры: 20, 50, 65, 80 мм;
  • регулирование соотношения «топливо/воздух»: раздельное(посредством электронного регулятора и двух сервоприводов);
  • регулирование мощности:
    • плавно-двухступенчатое;
    • многоступенчатое;
    • модулируемое;
  • автоматика управления:
    • горелкой;
    • горелкой и теплоагрегатом.
Преимущества модулируемых горелок:
  • продление срока службы теплоагрегата;
  • экономия топлива (более 10%) и электроэнергии (более 20%);
  • минимальное количество вредных выбросов в атмосферу (CO = 0%, NOx < 80 мг/м3);
  • широкий диапазон регулирования мощности (10 - 100%);
  • полная автоматизация и повышение безопасности работы теплоагрегата;

Форма расчета экономии топлива

Длительность отопительного сезона Стоимость 1 000 м3 топлива, руб. Итого, руб.
природный газ услуги без НДС с НДС *
суток * снабжение транспортные

Результаты расчета

Номинальная тепловая мощность горелки, МВт Расход газа, м3 Потребление газа за отопительный сезон Попра-
вочный коэффи-
циент
Усредненная тепловая мощность горелки, МВт Усредненный расход газа, м3 Потребление газа за отопительный сезон
объем, м3 стоимость с НДС, руб. объем, м3 стоимость с НДС, руб.
0.45 49.50 216 216.00 626 859 0.80 0.36 39.60 172 972.80 501 487
0.70 77.00 336 336.00 975 114 0.80 0.56 61.60 269 068.80 780 091
0.85 93.50 408 408.00 1 184 067 0.80 0.68 74.80 326 726.40 947 253
1.20 132.00 576 576.00 1 671 623 0.80 0.96 105.60 461 260.80 1 337 299
1.50 168.00 733 824.00 2 127 521 0.80 1.20 134.40 587 059.20 1 702 016
1.90 210.00 917 280.00 2 659 401 0.80 1.52 168.00 733 824.00 2 127 521
2.20 236.00 1 030 848.00 2 988 660 0.80 1.76 188.80 824 678.40 2 390 928
2.80 305.00 1 332 240.00 3 862 463 0.80 2.24 244.00 1 065 792.00 3 089 970
3.50 380.00 1 659 840.00 4 812 249 0.80 2.80 304.00 1 327 872.00 3 849 799
5.00 546.00 2 384 928.00 6 914 442 0.80 4.00 436.80 1 907 942.40 5 531 554

Мощность горелки, МВт Экономия газа за отопительный сезон, %, физический эквивалент, денежный эквивалент
% м3 руб. % м3 руб. % м3 руб.
0.45 5 8 648.64 25 074 10 17 297.28 50 149 15 25 945.92 75 223
0.70 13 453.44 39 005 26 906.88 78 009 40 360.32 117 014
0.85 16 336.32 47 363 32 672.64 94 725 49 008.96 142 088
1.20 23 063.04 66 865 46 126.08 133 730 69 189.12 200 595
1.50 29 352.96 85 101 58 705.92 170 202 88 058.88 255 302
1.90 36 691.20 106 376 73 382.40 212 752 110 073.60 319 128
2.20 41 233.92 119 546 82 467.84 239 093 123 701.76 358 639
2.80 53 289.60 154 499 106 579.20 308 997 159 868.80 463 496
3.50 66 393.60 192 490 132 787.20 384 980 199 180.80 577 470
5.00 95 397.12 276 578 190 794.24 553 155 286 191.36 829 733

P.S. Длительность отопительного сезона с 15 октября по 15 апреля составляет 182 суток
* - данные ввода, обязательные для выполнения расчета.
5% экономия достигается в случае замены современных ступенчатых горелок на модулируемые.
10%, если модулируемая горелка ставится вместо горелки советских разработок (типа ГМГ) либо вместо БИГов (большая инжекционная горелка).
15% экономии достигается при замене старых подовых горелок, которые применялись на чугунно-секционных котлах.
Плюс к этому, проценты экономии можно увеличить за счет грамотной настройки. 5–10–15% экономии - достигаются при минимальной настройке, но, если горелку настраивают наши специалисты или наши высококвалифицированные партнеры, то, в большинстве случаев, экономия получается еще больше.
Значения транспортных и снабженческих расходов по-умолчанию взяты для Новгородской области. Вводите значения для своих регионов для более корректного расчета.


По вопросам приобретения обращаться


Управление продаж промышленных горелок
Телефон: (816 52) 2-77-70
Факс: (816 52) 2-77-79
E-mail: burner@staroruspribor.ru


.
