Регулятор давления газа РДНКУ
Регуляторы давления газа предназначены для очистки газа от механических примесей, снижения высокого или среднего давления газа на низкое, автоматического поддержания низкого выходного давления на заданном уровне независимо от изменений расхода и входного давления, и автоматического отключения подачи газа при изменении выходного давления сверх допустимых заданных значений.
Регулятор рассчитан на устойчивую работу при воздействии температуры окружающего воздуха от -40 до +60°С.
Для получения выходного давления 3?5 кПа и обеспечения соответствующей настройки отключающего устройства, в комплект поставки РДНКУ входят сменные регулировочные пружины выходного давления и отключающего устройства.
Регуляторы изготавливаются в трех исполнениях в зависимости от расположения подводящего газопровода:
- исполнение 1 - с вертикальным расположением газопровода, с подводом газа снизу;
- исполнение 2 - с горизонтальным расположением газопровода;
- исполнение 3 - с вертикальным расположением газопровода, с подводом газа сверху.
Технические характеристики:
| Наименование параметра | Значение |
|---|---|
| Регулируемая среда | природный газ |
| Входное давление, МПа (Рвх) | 0,1÷1,2 |
| Пределы настройки выходного давления, кПа (Рвых) | 2,2±0,2; 3÷5 |
| Пропускная способность по газу p=0,73 кг/м³, м³/час при входном давлении (МПа): | |
| 0,1 | 100 |
| 0,2 | 175 |
| 0,3 | 250 |
| 0,4 | 330 |
| 0,5 | 410 |
| 0,6 | 500 |
| 0,9 | 750 |
| 1,2 | 1000 |
| Неравномерность регулирования, не более | ±20% |
| Давление срабатывания автоматического отключающего устройства, кПа: | |
| при понижении выходного давления | 0,2÷0,5 |
| при повышении выходного давления | 1,4÷1,8 |
| Габаритные размеры, не более, мм | |
| исполнение 1 | 506х220х282 |
| исполнение 2 | 506х300х270 |
| исполнение 3 | 506х220х386 |
| Масса, не более, кг | 10 |
| Присоединительные размеры, мм: | |
| условный проход входного и выходного патрубка | 50 |
| cоединение | резьбовое ГОСТ 12820-80 |
| Строительная длина | 170±1 |

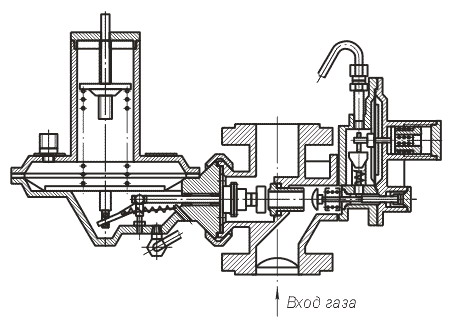

Габаритные размеры:
