Регуляторы давления газа РДНК-10, РДНК-10М
Регуляторы давления газа комбинированные предназначены для очистки газа от механических примесей, редуцирования высокого или среднего давления газа на низкое, автоматического поддержания низкого выходного давления на заданном уровне независимо от изменений расхода и входного давления сброса газа в атмосферу (для РДНК-10) и автоматического отключения подачи газа при изменении выходного давления сверх допустимых заданных значений.
Регулятор рассчитан на устойчивую работу при температуре окружающего воздуха от –40 до +60°С.
Технические характеристики:
| Наименование параметра | РДНК-10 | РДНК-10М |
|---|---|---|
| Регулируемая среда | Природный газ | |
| Входное давление, МПа (Рвх) | 0,1÷0,6 | 0,05÷0,6 |
| Пределы настройки выходного давления, кПа (Рвых) | 2,2±0,2 | 1,5÷2 |
| Пропускная способность по газу p=0,73 кг/м³, м³/час при входном давлении (МПа): | ||
| 0,05 | - | 16 |
| 0,1 | 8 | 25 |
| 0,2 | 9 | 40 |
| 0,3 | 11 | 55 |
| 0,4 | 13 | 70 |
| 0,5 | 14 | 80 |
| 0,6 | 15,5 | 90 |
| Неравномерность регулирования, не более | ±10% | |
| Давление начала срабатывания предохранительного сбросного клапана | 2,8÷3,5 | - |
| Предел срабатывания автоматического отключающего устройства, кПа: | ||
| при понижении выходного давления | 0,3÷0,7 | 0,3÷1,0 |
| при повышении выходного давления | 4÷5 | 2,25÷2,75 |
| Габаритные размеры, не более, мм | 405х168х250 | |
| Масса, не более, кг | 3,7 | 3,9 |
| Присоединительные размеры, мм: | ||
| условный проход входного патрубка | 10 | |
| условный проход выходного патрубка | 20 | |
| cоединение | резьбовое ГОСТ 9150-80 | |

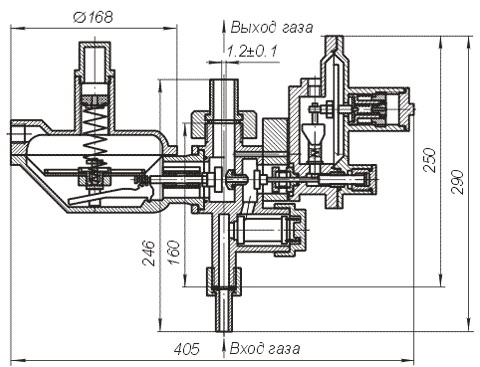

Габаритные размеры
